Elementos de cocina y restaución

1. Color negro con espiga de Ø 13 mm.
   Con regulaciones de 102>132 mm y 132>200 mm.
2. Resistencia de la Estructura UNE 11016:89.
3. Resistencia de los planos de trabajo UNE EN 1153:96.
4. Resistencia al arrastre UNE 11023-2: 92.

1. Color negro con espiga de Ø 13 mm.
   Con regulaciones de 102>132 mm y 132>200 mm.
2. Mayor longitud del soporte sobre la base del módulo.
3. Fácil regulación con cargas elevadas y en lugares difíciles debido a su gran pie de regulación.

La anchura, altura y el peso de la puerta así como la calidad del material de la misma son factores decisivos para determinar el número necesario de bisagras.

El número de bisagras indicado en la figura debe entenderse solo como valor de orientación. En caso de duda, es aconsejable efectuar una prueba o aumentar el número de bisagras. Por motivos de estabilidad se debe fijar la mayor distancia X posible entre las bisagras.

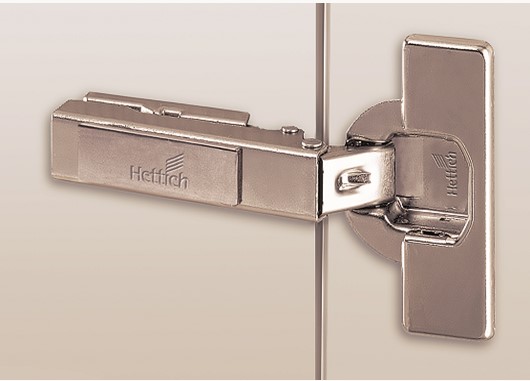

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
3. Ajuste de solapadura integrado + 1,0 mm / - 2,5 mm.
4. Ajuste de profundidad por excéntrica integrado ± 2 mm.
5. Ajuste de altura mediante suplemento ± 2 mm.

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
3. Ningún resalte de puerta, espacio interior libre para cajones.
   El ángulo de la puerta se puede reducir en continuo hasta 120° mediante el tornillo de ajuste.
4. Ajuste de solapadura integrado + 1,0 mm / - 2,5 mm.
5. Ajuste de profundidad por excéntrica integrado + 1,7 mm/- 2,3 mm.
6. Ajuste de altura mediante suplemento ± 2 mm.
7. Cazoleta/brazo de bisagra: acero niquelado.

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
3. Ajuste de solapadura integrado + 2,0 mm / - 2,5 mm.
4. Ajuste de profundidad por excéntrica integrado + 3,5 mm/- 0,5 mm.
5. Ajuste de altura mediante suplemento ± 2 mm.
6. Cazoleta/brazo de bisagra: acero niquelado.
7. Brazo de bisagra: zamak niquelado.

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
3. Ajuste de profundidad integrado + 2,0 mm / - 2,5 mm.
4. Ajuste de fuga por excéntrica integrado + 3,5 mm/- 0,5 mm.
5. Ajuste de altura mediante suplemento ± 2 mm.
6. Cazoleta/brazo de bisagra: acero niquelado.
7. Brazo de bisagra: zamak niquelado.

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para módulos en diagonal con ángulo de cuerpo de 30°.
3. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
4. Ajuste de solapadura integrado + 2,0 mm / - 2,5 mm.
5. Ajuste de profundidad por excéntrica integrado + 3,5 mm/- 0,5 mm.
6. Ajuste de altura mediante suplemento ± 2 mm.
7. Cazoleta/brazo de bisagra: acero niquelado.

1. Bisagra automática con montaje por clip. Con cierre automático.
2. Para unión de puertas en módulos de rincón angular.
3. Para grosores de puerta a partir de 16 mm. Diámetro de cazoleta 35 mm.
4. Ajuste de profundidad y diagonal integrado
5. Ajuste de profundidad por excéntrica integrado.
6. Ajuste de altura mediante suplemento ± 2 mm.
7. Cazoleta de bisagra en acero niquelado.
8. Brazo de bisagra en zamak niquelado.

1. Bisagra automática con montaje por clip.
2. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º
3. Para puertas con grosores de 15 a 22 mm. Con cierre automático.
4. Ajuste de solapadura integrado ± 2 mm.
5. Ajuste de profundidad integrado + 3 mm / – 2 mm.
6. Ajuste de altura mediante suplemento.
7. Cazoleta/brazo de bisagra: acero niquelado.

1. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º.
2. Para puertas con grosores de 15 a 22 mm. Con cierre automático.
3. Ningún resalte de puerta, espacio interior libre para cajones.
   El ángulo de la puerta se puede reducir en continuo hasta 120° mediante el tornillo de ajuste.
4. Ajuste de solapadura integrado + 1,0 mm/- 2,5 mm.
5. Ajuste de profundidad integrado ± 2 mm.
6. Ajuste de altura mediante suplemento.
7. Cazoleta/brazo de bisagra: acero niquelado.

1. Bisagra automática con montaje por clip.
2. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º.
3. Para puertas con grosores de 15 a 22 mm. Con cierre automático.
4. Para módulos de rincón con ángulo de mueble de 45°.
5. Diámetro de cazoleta 35 mm. Con cierre automático.
6. Ajuste de solapadura integrado ± 2 mm.
7. Ajuste de profundidad integrado + 3 mm / – 2 mm.
8. Ajuste de altura mediante suplemento.
9. Cazoleta/brazo de bisagra: acero niquelado.

1. Bisagra automática con montaje por clip.
2. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º.
3. Para puertas con grosores de 15 a 22 mm. Con cierre automático.
4. Para módulos de falso rincón.
5. Reajuste integrado para el salto de puerta + 1 mm / – 2 mm.
6. Reajuste integrado de juntas + 3 mm / – 2 mm.
7. Ajuste de altura mediante suplemento.
8. Cazoleta/brazo de bisagra: acero niquelado.

1. Bisagra automática con montaje por clip.
2. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º.
3. Para puertas con grosores de 15 a 22 mm. Con cierre automático.
4. Para módulos en diagonal con ángulo de cuerpo de 30°.
5. Ajuste de solapadura integrado ± 2 mm.
6. Ajuste de profundidad integrado + 3 mm / – 2 mm.
7. Ajuste de altura mediante suplemento.

1. Bisagra automática con montaje por clip.
2. El sistema de amortiguación, se encuentra integrado de modo invisible en el brazo de la bisagra.
   Cierre silencioso y uniforme debido a la auto retracción desde aprox. 35º.
3. Para perfil vitrina en marco de aluminio de 20x20 mm grosor. Con cierre automático.
4. Ajuste de solapadura integrado ± 2 mm.
5. Ajuste de profundidad integrado + 3 mm / – 2 mm.
6. Ajuste de altura mediante suplemento.
7. Cazoleta / brazo de bisagra: acero niquelado.
8. 2 tornillos de fijación para cazoleta de bisagra incluidos.

1. A partir de 15 mm de espesor. Separación de taladros 32 mm.
2. Con tornillos especiales premontados y tacos de plasticos para taladros ø 5x12 mm.
3. Ajuste de altura por excéntrica ± 2 mm.
4. Zamak niquelado.

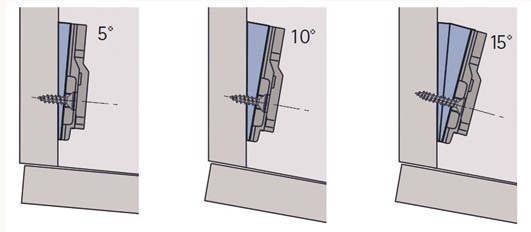

1. Placas angulares en plástico gris para suplemento de bases para bisagras.
2. Las placas angulares son apilables, pudiéndose incrementar el ángulo del mueble.
3. Siempre que se utilicen placas angulares es aconsejable realizar una prueba.

1. Tapa decorativa para brazo de bisagra Sensys.
2. Acero niquelado.

1. Tapa decorativa para cazoleta de bisagra Sensys.
2. Acero niquelado.

1. Sistema de apertura lateral para módulos de rincón angular.
2. Acabados: Inox y cromo mate.
3. Alturas estándar 700 y 900 mm. Diámetro de barra 28 mm.

1. Sistema de unión indicado para puertas rincón con tirador integrado tipo "J"
2. Acabados: Plata mate, Inox y blanco.
3. Alturas estándar 700, 800 y 900 mm.
4. Ancho de barra 40 mm.

1. Sistema de apertura para puertas sin tirador.
2. Medida de expulsión 40 mm. (realizar siempre una prueba)
3. Acabado gris.
